您現在的位置：首頁 > 產品展示 > 手動閥 > 球閥 > Q41H金屬硬密封球閥

金屬硬密封球閥

簡要描述：

禹滬公司的Q41H金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。手動硬密封球閥具有雙向密封功能。

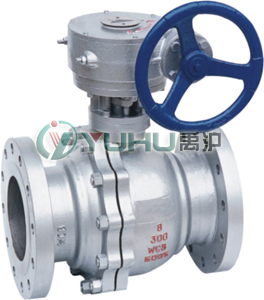

Q341H金屬硬密封球閥

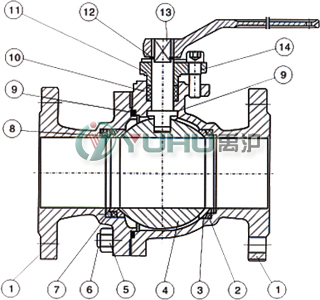

Q341H蝸輪硬密封球閥Q341H蝸輪硬密封球閥 （結構圖）
Q341H蝸輪硬密封球閥Q341H蝸輪硬密封球閥 （結構圖）

一、金屬硬密封球閥 產品概述

　　 上海禹滬公司生產的Q341H是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、 產品特點

1、*的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥*辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

三、 設計規范

設計制造標準GB/T 21385-2008
結構長度標準B/T 12221-2005
連接法蘭標準GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
壓力溫度等級GB/T 12224-2005
試驗檢驗標準GB/T 13927-2008

四、 主要零件材料

序號零件名稱材質序號零件名稱材質
GB(國標)ASTM(美標)GB(國標)ASTM(美標)
1閥體WCBA216-WCB8彈簧60Si2MnAISI 9260
2密封圈柔性石墨柔性石墨9墊片柔性石墨+不銹鋼B12.10-304/F.G
3閥座1Cr18Ni9Ti30410填料柔性石墨柔性石墨
4球體1Cr13A276-42011填料壓蓋WCBA216-WCB
5螺母35A194-2H12擋圈65MnAISI 1066
6螺柱35CrMoAA193-B713閥桿1Cr13A276-410
7座墊1Cr18Ni9Ti30414螺釘35A193-B7

五、 性能規范

壓力等級公稱壓力磅級
1.62.54.06.410.0150300400600
試驗壓力殼體試驗2.43.756.09.615.03.037.510.215.0
密封試驗1.762.754.47.0411.02.25.57.4811.0
適用工況適用介質紙漿、漿料、粉塵及各種固體顆粒介質
適用溫度-196~≤550℃
適用規范設計制造按GB12237-89 　API60　JP17S-48
法蘭尺寸按JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
結構長度按GB12221-89　　ANSI B16.0　　JIS B2002
檢驗試驗按JB/T9092-99　　 API598

六、 產品選型

選型時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部，。

相關名稱：,Q341H硬密封法蘭球閥,蝸輪法蘭球閥
